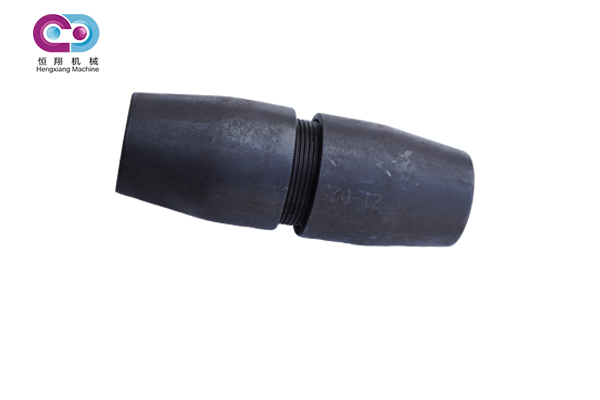

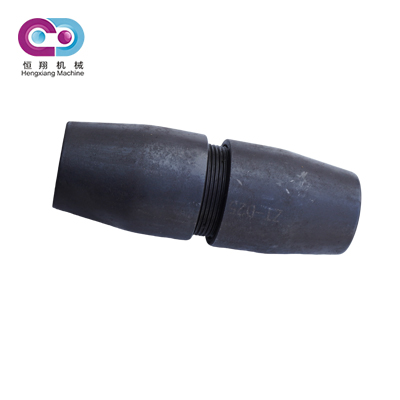

自鎖式鋼筋套筒介紹

自鎖式鋼筋套筒屬于鋼筋機械連接一級接頭（JGJ 107），采用免套絲、無需焊接、現場直接插接自鎖結構，依靠套筒內部錐面與自鎖夾片咬合鋼筋橫肋，受力后自動楔緊、越拉越鎖死，實現鋼筋剛性連接。

自鎖式鋼筋套筒結構組成

由套筒主體、自鎖夾片、鎖緊螺母（限位圈）三部分組成；套筒采用優質碳素結構鋼加工，內壁錐度設計，夾片帶防滑齒牙，咬合錨固鋼筋。

自鎖式鋼筋套筒工作原理

將鋼筋端頭直接插入套筒內部到位，擰緊鎖緊螺母帶動夾片徑向收縮，卡緊鋼筋橫肋；鋼筋受拉力時，錐面產生楔緊自鎖效應，杜絕鋼筋滑脫、松動。

自鎖式鋼筋套筒產品特點

無需鋼筋套絲、無需專用大型設備，鋼筋切斷即可施工；

安裝快捷，單人徒手配合專用扳手即可操作；

接頭性能達國家一級標準，抗拉強度高于鋼筋母材；

無明火、無焊接作業，適用于工地易燃易爆、潮濕高危環境；

對鋼筋輕微彎曲、端面小誤差包容度高，豎向、水平、斜向鋼筋均可連接。

自鎖式鋼筋套適用范圍

適配 HRB400、HRB500E 等螺紋鋼筋，規格 Φ12～Φ40；廣泛用于房建、橋梁、隧道、地下室、樁基、裝配式建筑等鋼筋密集、施工空間狹小部位。

自鎖式鋼筋套筒施工操作規范

1. 施工準備

鋼筋：切斷端面平整、無馬蹄口、無毛刺，清除端頭浮銹、油污、雜物；彎曲鋼筋需調直后使用。

套筒：查驗合格證、規格型號，套筒無裂紋、變形、嚴重銹蝕，內部無泥沙雜物。

工具：專用配套扳手、力矩扳手、卷尺、標識油漆。

作業人員：經專項培訓，熟悉安裝流程及質量標準后方可上崗。

2. 標準安裝工藝流程

鋼筋端頭清理 → 鎖緊螺母先套入鋼筋 → 鋼筋對中垂直插入套筒至底部頂緊 → 用扳手?jǐn)Q緊鎖緊螺母至規定力矩 → 外觀檢查并做標識。

3. 安裝操作要點

鋼筋必須居中直插，不得斜插、偏位，確保端頭頂?shù)教淄矁?nèi)部限位端面。

鎖緊螺母需擰至到位，與套筒端面貼合嚴密，不得虛擰、漏擰。

嚴格按規格控制擰緊力矩，不得隨意加大或減小扭力。

安裝完成后用油漆做明顯標記，便于后續質檢、防止漏裝漏擰。
